不锈钢磁力离心泵CQB型

不锈钢磁力离心泵CQB型,供应新品,其他,水泵

品牌	海坦	单价	90元／
起订量	1 台	供货总量	1000 台
发货时间	付款后3天发货	最后更新	1467267068
热度	280

询价订购加入收藏

供应企业信息

永嘉县海坦泵业有限公司（商铺一）

联系人：胡英
邮箱：yjhtbyyxgs758@163.com
电话：0577-66996885
城市：温州市
地址：浙江省永嘉县瓯北镇三桥工业区
经营模式：制造商

不锈钢磁力离心泵CQB型

塑料微型磁力驱动循环泵MP型

磁力驱动旋涡泵CWB型

衬氟塑料磁力泵CQB-F型

高温磁力泵CQG型

【CQB型不锈钢磁力离心泵】产品：

【CQB型不锈钢磁力离心泵】产品简介：

CQB不锈钢磁力离心泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。
CQB型磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。
CQB型磁力泵型式及基本参数符合JB／T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

【CQB型不锈钢磁力离心泵】型号意义：

【CQB型不锈钢磁力离心泵】性能范围：

流量：3.2-100m3/h
扬程：20-80m
电机功率：1.1-55kW
使用温度：≤80℃
材质:1Cr18Ni9Ti (可定制304.316.316L材质)

【CQB型不锈钢磁力离心泵】产品用途：

CQB型磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa，最大工作压力1.6MPa，温度不超过100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬颗粒和纤维的液体。

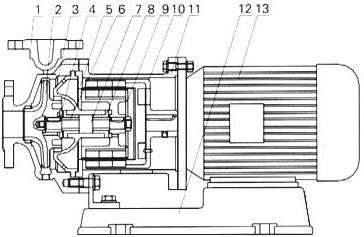

【CQB型不锈钢磁力离心泵】结构图：

nnecttype="rect" o:extrusionok="f">
1	泵体	2	叶轮	3	轴承体	4	止推环	5	隔离套	6	轴套	7	泵轴
8	轴承	9	内磁钢总成	10	外磁钢总成	11	联接架	12	底座	13	电机

【CQB型不锈钢磁力离心泵】性能参数：

型号	口径(mm)		流量 (m³/h)	扬程 (m)	电机功率 (kW)	电压 (V)	材质
型号	进口	出口	流量 (m³/h)	扬程 (m)	电机功率 (kW)	电压 (V)	材质
CQB32-20-125	32	20	3.2	20	1.1	380	不锈钢
CQB32-20-160	32	20	3.2	32	1.5	380
CQB40-25-125	40	25	6.3	20	2.2	380
CQB40-25-160	40	25	6.3	32	3	380
CQB40-25-200	40	25	6.3	50	5.5	380
CQB50-32-125	50	32	12.5	20	3	380
CQB50-32-160	50	32	12.5	32	4	380
CQB50-32-200	50	32	12.5	50	7.5	380
CQB50-32-250	50	32	12.5	80	18.5	380
CQB65-50-125	65	50	25	20	4	380
CQB65-50-160	65	50	25	32	7.5	380
CQB65-40-200	65	40	25	50	15	380
CQB65-40-250	65	40	25	80	18.5	380
CQB80-65-125	80	65	50	20	7.5	380
CQB80-65-160	80	65	50	32	15	380
CQB80-50-200	80	50	50	50	18.5	380
CQB80-50-250	80	50	50	80	37	380
CQB100-80-125	100	80	100	20	15	380
CQB100-80-160	100	80	100	32	18.5	380
CQB100-65-200	100	65	100	50	37	380
CQB100-65-250	100	65	100	80	55	380
注:每个型号都可配防爆电机

【CQB型不锈钢磁力离心泵】型谱图：

【CQB型不锈钢磁力离心泵】结构爆炸图：

【CQB型不锈钢磁力离心泵】安装尺寸图：

型号	A	AD	B	L	L1	H1	H2	a	A1	A2	A3	H	H3	H4	L2	L3	L4	L5	L6	h	n-d
CQB32-20-125	125	150	100	458	133	120	90	65
CQB32-20-160	140	155	100	483	143	160	90	65
CQB40-25-105	125	150	100	458	133	120	90	65
CQB40-25-125	140	155	125	508	143	160	112	65
CQB40-25-160	160	180	140	706	230	160	112	80	300	330	360	197	357	342	263	40	120	320	560	75	4-ф17
CQB40-25-200	261	210	140	821	275	160	132	80	350	380	410	232	392	415	329	87	160	325	645	50	4-ф22
CQB50-40-85	125	150	100	458	133	120	90	80
CQB50-32-105	140	155	125	508	143	160	112	80
CQB50-32-125	160	180	140	706	234	160	112	80	300	330	360	197	337	342	263	40	120	320	560	75	4-ф17
CQB50-32-160	190	190	140	800	290	160	112	80	300	330	360	217	377	370	344	43	120	415	655	100	4-ф17
CQB50-32-200	216	210	140	817	282	180	132	80	350	380	410	245	425	428	325	43	120	465	705	80	4-ф22
CQB50-32-250	254	255	210	987	337	225	160	100	380	410	440	300	525	525	397	55	150	550	850	80	4-ф22
CQB65-50-125	216	210	140	836	290	160	132	80	350	380	410	197	337	350	344	40	120	410	650	75	4-ф17
CQB65-50-160	216	210	140	836	290	160	132	80	350	380	410	217	377	400	344	40	120	410	650	75	4-ф17
CQB65-40-200	254	255	210	962	324	180	160	100	380	410	440	260	440	485	372	54	150	565	865	110	4-ф22
CQB65-40-250	279	285	241	1032	324	225	180	100	380	410	440	300	525	550	385	54	150	565	865	110	4-ф22
CQB80-65-125	216	210	140	817	282	160	132	81	350	380	410	217	377	457	325	43	120	465	705	80	4-ф17
CQB80-65-160	254	255	210	1013	350	180	160	100	380	410	440	260	440	485	423	98	210	395	815	90	4-ф22
CQB80-50-200	254	255	254	1086	380	200	160	100	380	410	440	260	460	485	451	50	210	450	870	90	4-ф22
CQB80-50-250	318	310	305	1251	390	225	200	125	470	500	530	320	545	595	476	127	210	490	910	110	4-ф22
CQB100-80-125	254	255	210	958	308	180	160	100	380	410	440	260	440	485	368	127	210	400	820	80	4-ф17
CQB100-80-160	254	255	254	1003	308	200	160	100	380	410	440	280	480	505	368	127	210	400	820	80	4-ф22
CQB100-65-200	318	310	305	1262	412	225	180	100	470	500	530	320	545	595	512	141	250	560	1060	130	4-ф28
CQB100-65-250	318	310	305	1290	412	250	200	125	470	500	530	340	590	645	512	141	250	560	1060	130	4-ф28

【CQB型不锈钢磁力离心泵】安装与调试：

（一）磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
（二）当抽吸液面高于泵轴心线时，起动前打幵吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配爸底阀。
（三）泵使用前应进行检查，电机风叶转动要灵活，无卡庄及异常声晌，各紧固件要紧固。
（四）检查电机旋转方向是否与磁力泵转向标记一致。
（五）电机苣动后，缓慢打幵排出阀，待泵进入正常工作状态后，再将排出阀调到所需幵度。
（六）泵停止工作前，应先关团排出阀门，然后切断电源。
