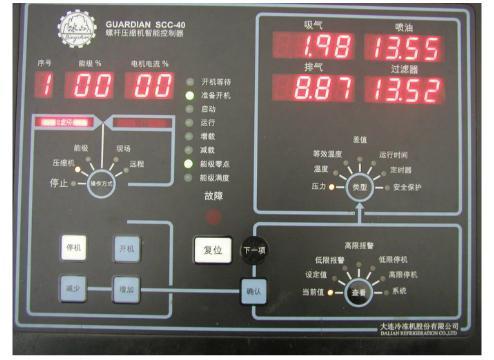

大连冰山SCC50螺杆机组智能控制器的操作面板使用说明：

按键功能

    【操作方式】键：控制方式选择按键。通过按下这个按键可以选择控制器的控制方式，是手动控制还是自动控制，所选操作万式对应的指示灯会按顺时针方向依次点亮。

    在选到某一个位置关留超过5秒钟之后，系统进入该位置所在的控制方式。机组运行时，不论机组处于何种控制方式，只要将操作万式选为“停止”并超过5秒钟，那么机组就会进入停机程序，自动减载至能级零点后停机。

    【停机】键：手动停机按键。按下这个按键超过1秒钟，则不论机组处于何种控制方式，可以使正在运行的机组进入停机程序，自动减裁至能级零点后停机。

    【开机】键：手动开机按键。在机组处于手动状态且“操作方式”选择在“压缩机”位置时，按下该按键超过1秒钟，则机组进入手动开机程序，手动开机。

    【减少】键：手动减少/减载按键。在设定参数时，按一下该按键，则正在修改的参数减去一个单位数，若按住该按键超过2秒，则正在修改的参数会以很快的速度减少；若“操作方式”选择在“能级”位置时，按下该按键，则机组减载，松开该按键，则停止减载。

    【增加】键：手动增加/增载按键。

    在设定参数时，按一下该按键，则正在修改的参数加上一个单位数，若按住该按键超过2秒，则正在修改的参数会以很快的速度增加；若“操作方式”选择在【类型】键：每次按键对应一个LED指示灯，相应的类型选项就会按顺时针方向在“压力”、“温度”、“等效温度”、“差值”、“运行时间”、“定时器”和“安全保护”这7个位置循环显示。和“察看”按键配合，用来显示各参数值和上下限报警及停机值。

    【察看】键：若没有输入密码，则每次按F该键，只会在“当前值”和“设定值”这两个位置交替选择，配合“类型”按键来显示各个参数的当前值或设定值(只能读取，不能修改)；若输八了正确的密码，则每次按键，相应的察看选项就会按顺时针刀向在“当前值”、“设定值”、“低限报警”、“高限报警”、“低限停机”、“高限停柑’和“系绺。

    这7个位置循环显示。和“类型”按键配合，用来显示各系统参数值和上下限报警及停机值，并可以对各设定值进行修改。

    【复位】键：手动复位按键。在任何情况下，按下“复位”键后，控制器会进入默认的显示界面，即“类型”=“压力”，“察看”=“当前值”。在出现停机故障后，若故障已经排除，则在下一次启动前，必须按一下该按键，将全部的控制时序复位。

    “故障”指示灯无论闪烁还是不闪烁，按“复位”键后，指示灯都会熄灭，同时在故障发生时被锁定的显示值会全部激活，从而显示当前的各参数。

    【下一项】键：用来选择需要设定的选项的按键。在除了“序号”以外的6个窗口之间按顺时针方向切换需要改变的参数。

    【确认】键：当完成了对某一参数的修改后，必须按一下“确认”键来保存新的设定值。按下该按键后，修改的数值会闪烁一下，表示新的设定值已经保存完毕。当发生停机故障后，按一下“确认”键，则可以通过“类型”和“察看”按键的配合来显示发生故障时各个参数的值。
