氨制冷系统冷库设备中间冷却器是维持两级或多级制冷循环正常工作的必需设备，它位于制冷压缩机低、高压级之间，低压级过热排气进入中冷低部，经过氨液的洗涤冷却，成为饱和气体从中冷上部出气口进入高压级进一步压缩。冷凝下来的液体分为两路，一路经过节流向中冷供液，另一路进入中冷被过冷向蒸发器供液。氨制冷系统冷库设备中间冷却器主要作用有：冷却低压级排出的过热蒸气，过冷供向蒸发器的液体，同时还能分离低压级排气中的润滑油。

氨制冷系统冷库设备中间冷却器分氨用和氟用两类。

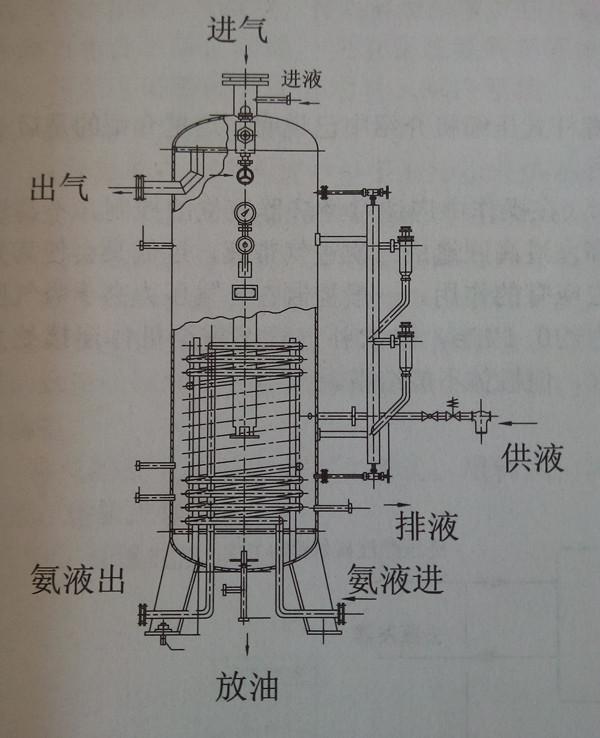

          图5-37  氨用中间冷却器

  氨用中间冷却器结构如图所示：

        它的壳体是用钢板卷焊成的圆筒形且上、下有封头的密封容器。中冷器的进气管由上封头中间伸入到筒内稳定液面以下，进气管底端开有矩形出气口，管底端用钢板焊牢，以防止进入的氨气直冲中冷底部将沉淀的油翻起。进气管下端设有多孔的伞形隔板，阻挡氨气中夹带的液滴被高压级吸走。在进汽管液面以上的管壁开有压力平衡孔，平衡中冷器内与进气管路二者之间的压力，避免中冷器因压力过高时，氨液从进气管流入低压机而造成事故。中冷器的正常液面由筒身下侧进液管供入或连接在顶部进气管侧的供液管供入。它的正常液面一般比进气管端口高150～200mm，一般用浮球阀和电磁阀联合来控制供液。中冷器内部还有一组蛇形盘管，它的进出管接头均在下部。此外，     中冷器简体上还设有连接液面指示器、排液管、放油管、压力表、安全阀等接头。
