冷库设备蒸发器的形式和结构

    蒸发器按被冷却介质的不同可分为冷却液体载冷剂、冷却空气和接触式三类。

    冷库设备冷却液体载冷剂蒸发器中，载冷剂主要有水、盐水和其它液体。载冷剂用泵作强制循环,根据使用条件载冷剂可采取开式循环和闭式循环。这类蒸发器主要有立管式、螺旋管式、蛇管式及壳管式（满液式、干式、虹吸式）等。

  满液式蒸发器

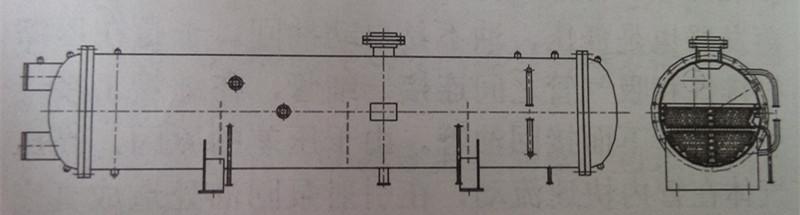

  冷库设备满液式蒸发器与前面介绍的卧式冷凝器的结构相似，也有圆筒形的壳体，两端为管板，两管扳之间固定管束，管束两端又有端盖。此结构将容器分为壳程和管程。制冷剂液体经节流后由底 部或层面进入蒸发器壳程，在内吸收热量气化，蒸汽从上部引出。而载冷剂在管程内多次往返流动，最后流出。

   满液式蒸发器在运行时，壳体内充注相当数

量的制冷剂，所以称之为满液式。

  根据使用制冷剂的不同，满液式蒸发器可分

         氨用和氟用两种

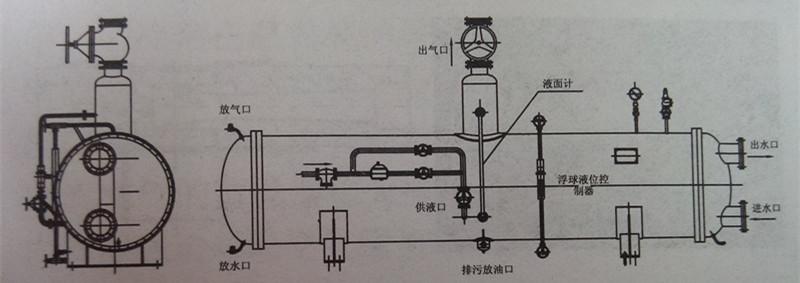

因冷库设备满液式蒸发器的供液量较多，对于氨系统，一般其静液面高度约为直径的70%～80%而氟利昂系统，比氨系统要低，一般为直径的55%-65%0如液面过低，蒸发器换热管不能充分发挥传热1用，反之液面过高，  叉会引起压缩机回液。为此，  一般安装浮球阀或其它自动控制元件来控制液面。如在控制精度不高的情况下，可采用UQK-40型浮球液位控制器与电磁阀来控制液面。在自动化机组中，一般采用PMFL+SV来精确控制液位。
