冷库设备水冷式冷凝器是一种用水作为冷却介质的热交换器。制冷剂放出的热量被冷却水带走，冷却水温度升高后一般经过冷却塔冷却后再循环。水冷式冷凝器型式主要有壳管式、套管式和板式等。

     冷库设备立式壳管冷凝器的简体是由钢板卷焊而成，简体两端焊有多孔管板，在两端管板之间焊接或胀接有许多根小口径无缝钢管，成为一个垂直簇。这样冷凝器就被分成壳程和管程两部分。壳体上有连接其它设备或附件的接头：壳体高度2/3处有进汽管，接压压缩机排气；上部有安全闽接头连接安全阀o中部有均压管，与高压贮液器平衡管相连；  下部有制冷剂，出液接口和放油接口接集油器；另外上部和下部分别有放空气和混合气的接头，上部为系统停止运行时放空用，  下部放混合空阀与空气分离器相连，在系统运行时防空用。

   冷库设备立式冷凝器要竖直安装。顶部装有配水箱，箱内设置匀水板，通过配水箱能均匀的将冷却水分配给各个管口。在每个钢管上部还装有带斜槽的配水器，水经过配水器三个导流斜槽沿钢管的内壁成螺旋状向下流动，构成膜状水层，这样可以充分吸收管外制冷剂的热量，提高冷却效果，节省水量。水在从上到下的流动过程中，不断吸收制冷剂的热量，温度升高，最后流出，汇集在冷凝器下部的储水箱，水温较高的冷却水经过冷却塔降温后进行再循环。

  制冷剂蒸汽从冷凝器壳体进气管进入冷凝器的壳程，与冷水管接触后在其表面凝结成液体。冷凝后的液体沿管壁下流，积于冷凝器底部，并从出液管流出。

   冷库设备立式冷凝器的优点：

  ①垂直安装，可安装在室外，占地面积小；

  ②水质要求低，不易发生堵塞；

  ③便于清洗，清洗时不需要停止系统工作。

   冷库设备缺点是：

  ①冷却水进出温差小，一般在2-3°C，耗水 ，  量大，水泵功率大；它的传热系数K值及单位面积热负荷qF等见表5-2；

  ②由于置露于空气中，管子容易被腐蚀，泄露不易发现；综上特点：  立式冷凝器适用于水质差、水温较高而水量充足的地区的大、中型氨制冷系统。

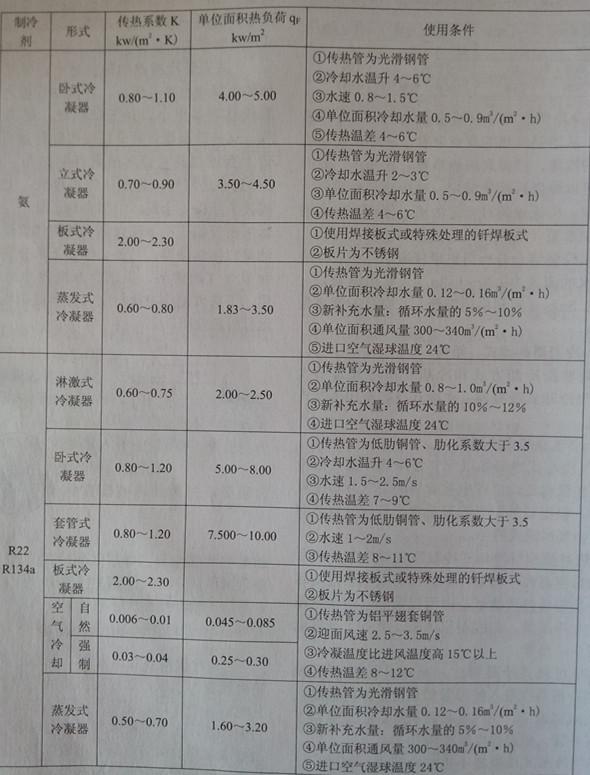

        各种冷库设备冷凝器的传热系数K值和单位面积热负荷
