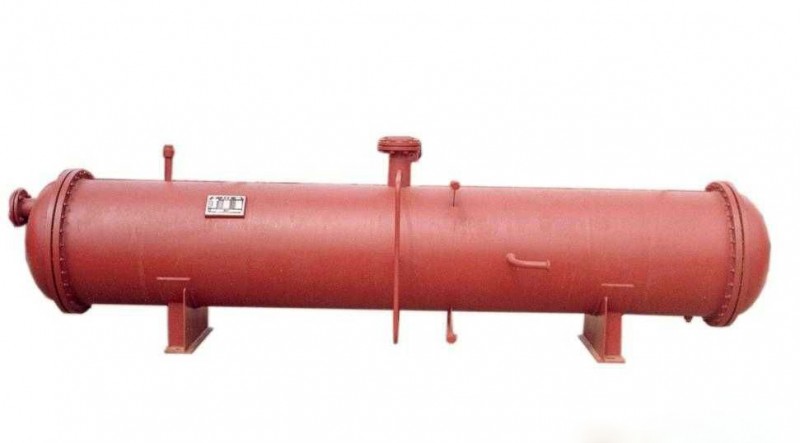

卧式冷凝器由钢板卷焊成简体，其两端各焊有一多孔管板，管板上焊接或胀接一管簇。氨用冷凝器的换热管常采用①2 5×2. 5mm、①3 2×3mm或①3 8×3mm的光滑无缝钢管。为了强化传热效果，目前采用碾轧槽管。氟用冷凝器的换热管一般采用黄铜或紫铜低肋管。简体上的接头与立式冷凝器相同，接有进气阀、压力表、安全阀、平衡管、放空阀等。与立式不同的卧式冷凝器水平布置，两端管板的外面用端盖封闭，端盖上铸有分水隔板，从而把全部管束分成几个管组，冷却水从一侧端盖进入后，由于端盖上分水筋的作用，使冷却水在简体内分成数个流程并按顺序流动，最后经同一端盖上部的出水管排出。
    冷凝器水管的流程一般是2、4、6、8等，这种多流程设计，可以缩小流动断面面积，提高流速，增加水侧的放热效果，但流程多，其流动阻力也会加大；在卧式壳管式冷凝器的端盖上还设有放空气和放水的旋塞，放空气旋塞在冷凝器初投入运行对打开，可以排净冷却水侧的空气，使冷却水充满管程并顺利流动。冷凝器停止使用时可通过放水旋塞放出冷却水，避免因温度过低而冻裂换热管。
   工作时，高温高压的制冷剂蒸汽由壳体的顶部进气管进入壳程，在管子外表面冷凝成液体后由壳体下部出液管引出。冷却水从一侧端盖进水管进入冷凝器，在流经各水程时吸收制冷剂的热量，温度升高，并从同一端盖流出。
    卧式冷凝器的优点：
   ①结构紧凑，可安装在室内；
   ②传热效果好，传热系数大，冷却水进出温差大，可达4-6°C，冷却水消耗量较小。
   缺点是：
   ①冷却水水质要求高；
   ②冷却水流动阻力损失较大；
   ③泄露不易发现；
   ④清洗不方便，需要停止冷凝器工作。
   综上特点，卧式冷凝器适用于水质较好、水温较低、水量充足的地区。它主要应用于大、中、小型氨、氟制冷系统，尤其在船舶制冷和空调制冷机组中。    套管式冷凝器常用于单机制冷量小于25kw的氟利昂机组。它是由一根大直径的金属管，管内套有一根或数根小小直径的紫铜管，内外管套在一起，作成圆形或椭圆形。两头管端部焊有特别接头把大小管内腔分成互不相通的两个空间。冷却水从下部进水口进入小管内，从上部流出；制冷剂从上端进入大管内小管外空间，向下与冷却水做逆向流动。
