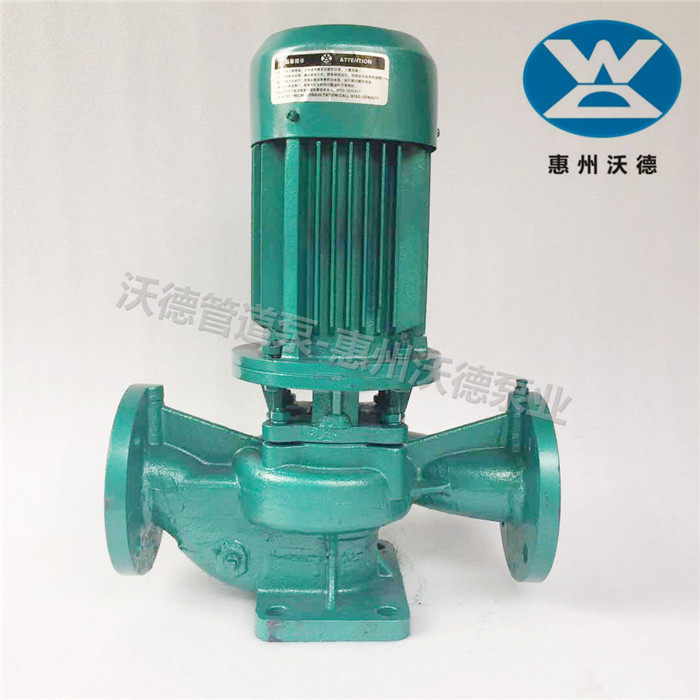

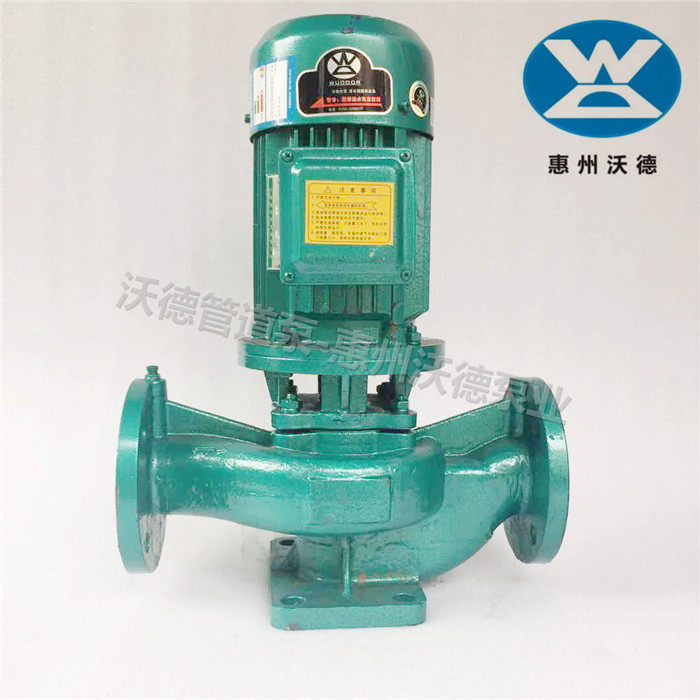

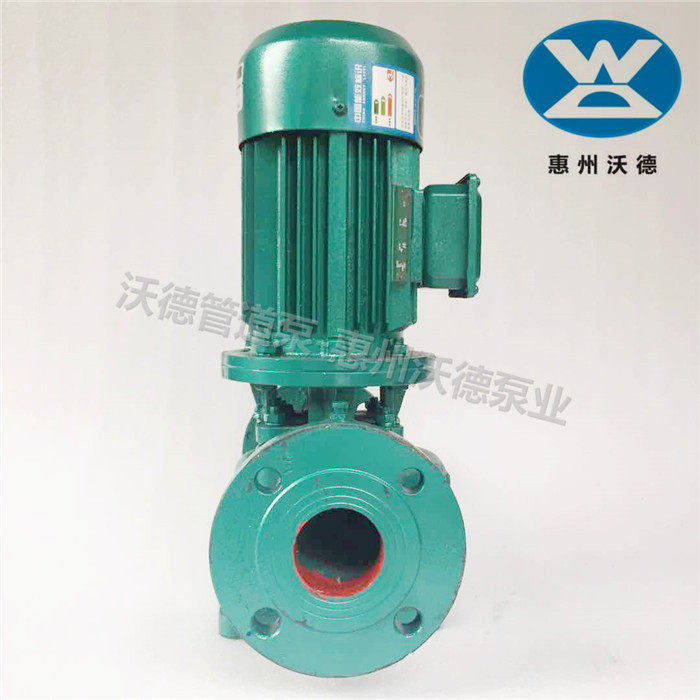

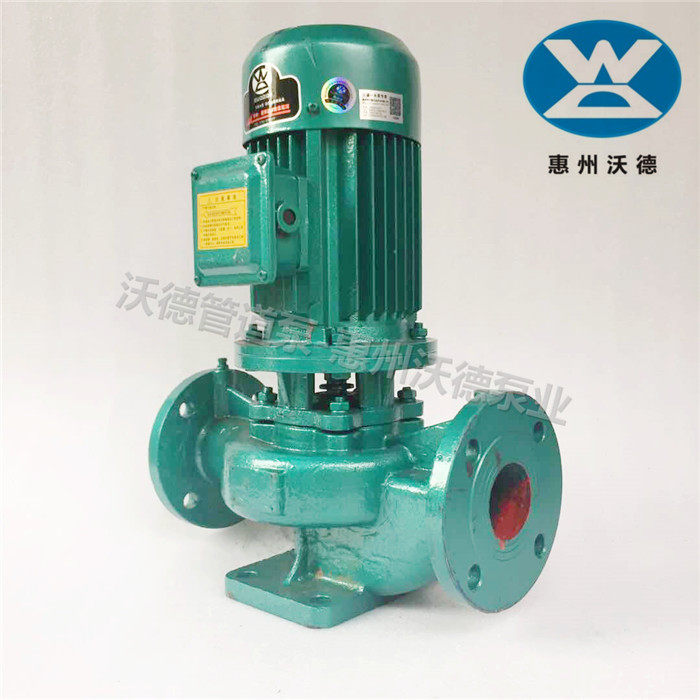

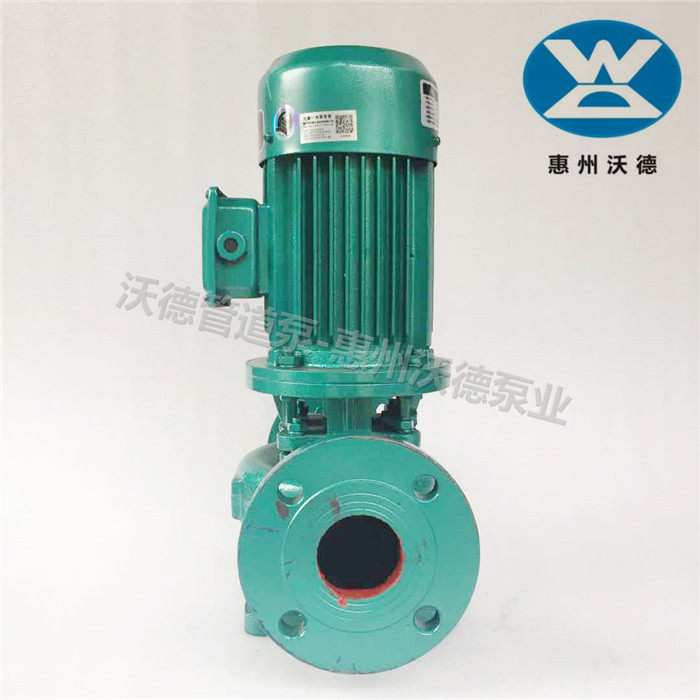

沃德中央空调制冷循环泵GD50-250(I)冷冻水循环泵15kw高楼供水泵

空调制冷循环泵 冷冻水循环增压泵

厂家直销  质量保证

联系人：柴生

型号：GD50-250（I）

流量：25m3/h

扬程：80m

功率：15kw

口径：50mm

注：非质量问题，不退不换，本店所有电机、水泵凡超过三公斤以上的，默认发物流，需客户自提（如有特殊要求需发快递的需于本店客服联系，运费另计）， 谢谢

 GD系列管道泵简介

产品概述：

GD系列管道泵是按照单级单吸泵的特点，参照国内、国际标准，采用科学的水力模型设计而成的一个系列化的产品。其主要特点有：体积小、重量轻、占用空间少；采用两极马达，耗电量低，抽水力强。其主要优点有：结构完善、紧凑、低噪、高效节能、坚固耐用，维修方便等。主要用来抽送常温清水及物理化学性质类似于水的液体， 广泛应用于供水、制冷、消防、电镀、化工、污水处理，等系统及机械、设备配套。

技术参数：

流    量:1～150 m3/h

扬    程:8～50 m

口    径:25～100 ㎜

电机功率:0.55 kW～15 kW

转    速:2900 r/mi

介质要求:≤80℃的清水或物理化学性质类似于水的液体，可定做120°高温泵

结构：本泵主要由泵体、叶轮、中座（连接座）、电机等四部分组成，其结构特点：

泵与电机同轴，中座（连接座）直接连接在泵和电机上，电机为标准Y系列电机改轴为加长轴。

泵的进、出水口设计在同一水平轴线上，可以让泵象阀门一样安装在管路的任何位置，安装简便。

泵的密封采用优质耐用的机械密封，无泄漏。

泵的进、出水口法兰边缘上设有排气孔，便于排出泵内积存的气体和测试水压。

泵的底部设有支撑装置，可使泵紧固在基础上，便于安装和提高泵运转的稳定性。

泵的泵体上铸有或电机上贴有电机旋转方向标识，以防止安装时泵的逆转造成泵的运转不良

另外泵电机的接线盒内粘贴有电源接线图，便于用户安装接线。

材料：泵体、连接座、叶轮均采用常用的灰铸铁材料HT200。如用户需采用铜合金、不锈钢材

质及进口机械密封，或高温泵时，须在订货时特别注明。

说明：如客户需要，可以订做高温 水泵及特殊电压水泵供客户使用。

管道泵安装要求：

1. 安装高度应小于允许吸上真空高度减去进水管路损失。在标准状况下，安装高度≤10.3-(NPSH)r-0.5-hw,为有吸入管路水力损失；

2. 泵出水口法兰处应装上压力表,以便观察和控制泵的运行工况；

3. 管路重量不得由泵承受；

4. 水泵应该安装在通风的地方，室外安装应加防护罩，避免太阳曝晒及雨淋；

安装：

1．安装前：应检查其在运输过程中有无变形或损坏，紧固件有无松动或脱落。

2．安装配置进出水口管：管路安装应尽可能减少管道流体阻力为原则。进水口管处应加过滤网，以防止硬质杂质或硬质固体颗粒进入泵腔内损伤轴封或水叶，导致水泵漏水或异常；进水口管处应加止回阀，以便于注水。

3．接线：必须按铭牌要求正确接线，接线时，接线端必须牢固，不允许有松动，否则，会造成接触不良而导致缺相烧机。其接线线路上必须要用过载保护装置，并根据电机铭牌上的电流要求调整保护装置的设定值的大小。

4．安装方法:立泵

1〉吸入水位高于泵上:可单泵和双泵串联或并联使用如图a图b;

2〉吸入水位低于泵下:如水池抽送水如图c。
