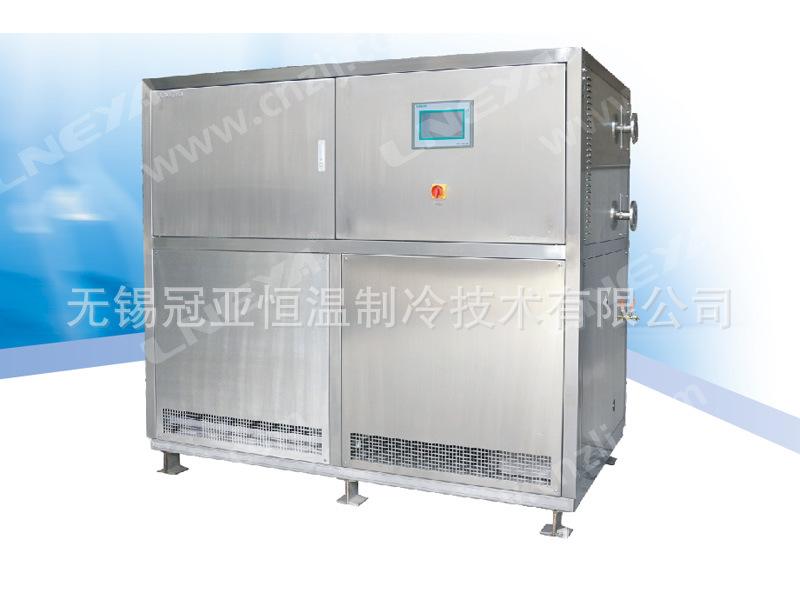

SUNDI -45℃ ～ 250℃工业生产使用

型号

SUNDI-4A25W

SUNDI-4A38W

SUNDI-4A60W

SUNDI-4A95W

SUNDI-4A130W

介质温度范围

-45℃～250℃

控制模式

前馈PID，模糊自建树算法  PLC控制器

通信协议

 MODBUS RTU协议 RS 485接口

温度控制选择

物料温度控制模式

可编程

可编制20条程序，每条程序可编制45段步骤

温度反馈

导热介质温度反馈 PT100 （出油口温度、进油口温度、加热器温度）三个测温点

物料温度反馈

物料温度反馈PT100 或 4～20mA 输入（选配）

物料温控精度

±1℃

±1℃

±1℃

±1℃

±1℃

加热功率

25kW

38kW

60kW

95kW

130kW

制冷能力

250℃

25kW

38kW

60kW

95kW

130kW

100℃

25kW

38kW

60kW

95kW

130kW

20℃

25kW

38kW

60kW

95kW

130kW

0℃

25kW

38kW

60kW

95kW

130kW

-20℃

16kW

26kW

34kW

45kW

60kW

-35℃

4.7kW

9kW

11.5kW

15kW

18.5kW

循环泵流量、压力

Max110L/min

1.5BAR

Max150L/min

2.5BAR

Max250L/min

2.5BAR

Max250L/min

2.5BAR

Max250L/min

2.5BAR

压缩机

艾默生谷轮

艾默生谷轮

艾默生谷轮

博客

博客

蒸发器

高力板式换热器

油分离器

艾默生

膨胀阀

艾默生

操作面板

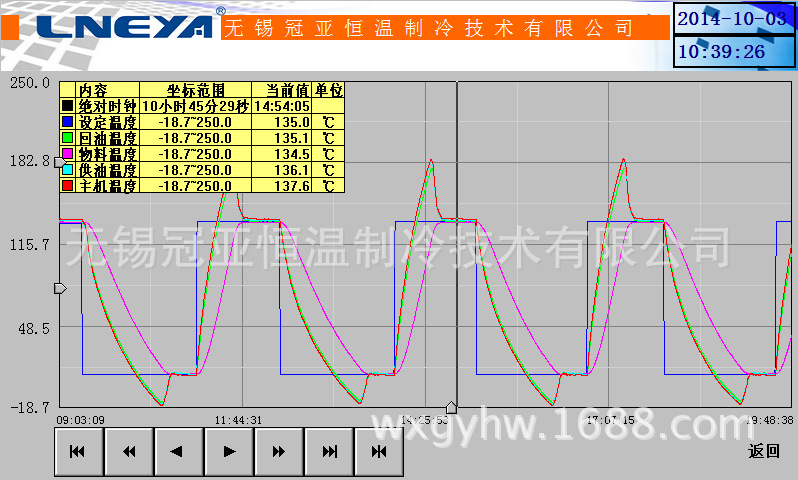

7英寸彩色触摸屏，温度曲线显示\EXCEL 数据导出

安全防护

具有自我诊断功能；冷冻机过载保护；高压压力开关，

过载继电器、热保护装置等多种安全保障功能。

密闭循环系统

整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，

系统在运行中不会因为高温使压力上升，低温自动补充导热介质。

制冷剂

R-404A

接口尺寸

DN25 PN10

DN32 PN10

DN40 PN10

DN40 PN10

DN40 PN10

水冷型 W

温度 30度

7m3/h

1.5bar～4bar

12m3/h

1.5bar～4bar

17m3/h

1.5bar～4bar

24m3/h

1.5bar～4bar

32m3/h

1.5bar～4bar

水冷冷凝器

壳管式换热器 (标准型）

外型尺寸

800*800*1450

1800*800*1600

2000*800*1650

2300*1250*1750

2300*1450*1750

重量（水冷）

680kg

950kg

1300kg

1550kg

1880kg

电源

AC 380V 50HZ

36kW (max)

AC 380V 50HZ

53kW (max)

AC 380V 50HZ

80kW (max)

AC 380V 50HZ

122kW (max)

AC 380V 50HZ

165kW (max)

外壳材质

SUS 304

SUS 304

SUS 304

SUS 304

SUS 304

选配

可选配以太网接口，配置电脑操作软件

选配

选配外置触摸屏控制器，通信线距离10m

选配

选配防爆型触摸屏控制系统（ExdeIIBT4），通信线距离15m

选配

水冷凝器采用板式换热器（水质要求较高）

选配电源

220V 60HZ 三相，440V～480V 60HZ 三相
