冷库设备热虹吸蒸发器其结构与干式蒸发器相类似，冷媒水进入蒸发器壳程，制冷剂进入管程。与干式蒸发器的供液量少，回气过热度大相比，虹吸蒸发器依靠重力供液，供液量为多倍循环。

  高压制冷剂液体经过供液阀进入冷库设备气液分离器，分离节流闪发气体后，饱和的低压氨液进入蒸发器管程吸收盐水热量后，通过制冷剂密度改变而引发的虹吸现象经冷库设备蒸发器出气口回到气液分离器进行分离，分离后的饱和气体和节流闪发气体被压缩机吸走，饱和液体继续参与蒸发器的制冷循环。

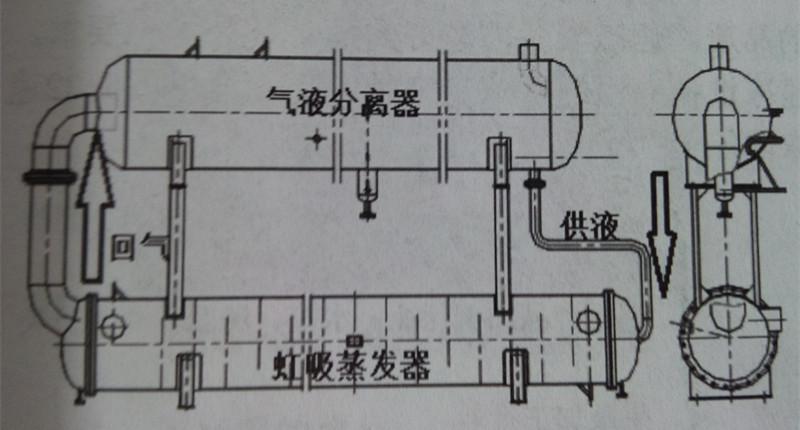

                  图5-26   虹吸蒸发器

冷库设备虹吸蒸发器特点：

  ①提供的低压制冷剂液体为饱和状念，不存在节流闪发气体的影响，因此其传热效率更高。

  ②供液均匀具有满液式蒸发器换热管完全浸泡的特点。

  ③盐水走壳程，因此盐水在较低的流速卜．即可达到紊流状态，因此载冷剂侧具有更高的传热系数。同时，由于工质液体走管程，其流速也大大提高，其制冷剂侧的传热系数也大幅提高，因此，虹吸式蒸发器的总的传热性能大幅提高。

  ④由于盐水走壳程，因此其沿程阻力也大大降低。

  ⑤工质充注量少。

  ⑥氟利昂机组回油采用自动引射回油。

  ⑦冷库设备自动型机组中，液位控制采用的PMFL+SV控制，可实现连续的自动调节，可靠性好。
