从冷库设备蒸发器来的气体经吸气过滤器后进入低压级压缩机的吸气口，与喷入的润滑油混合，冷库设备压缩后的气体进入低压级与高压级之间的连接管道，再与进入该管道的补充气体（从中间冷却器来）混合后，一起被高压级吸入，在高压级被进一步压缩，然后排出进入油分离器与润滑油分离后进入冷凝器。冷凝后的制冷剂液体分成两路，其中主要一部分进入冷库设备中间冷却器壳程被过冷后供入蒸发器蒸发制冷。另一部分经节流后进入中冷的管程与壳程的液体制冷剂进行换热，本身吸热气化后与低压级排气混合再进入高压级再一次压缩。

             图4-81  中间冷却器

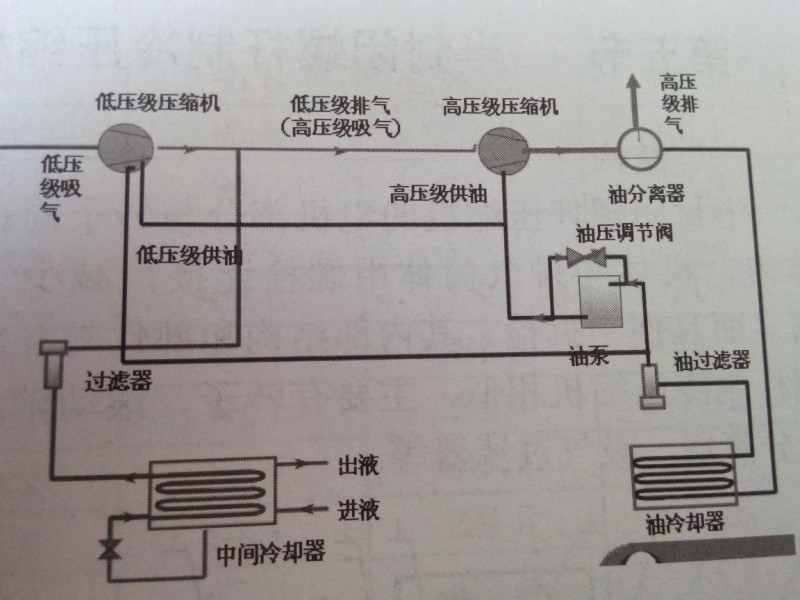

             图4-82  单机双级制冷压缩机流程

        从中间冷却方式来看，螺杆式单机双级压缩机采用的都是不完全冷却。这是因为螺杆压缩机润滑形式为喷油润滑，排温较低，即使工质为R 717时排气温度也能控制在范围之内。
