冷库设备经济器是用于二次进气螺杆式压缩机的换热设备。冷库设备压缩机排气经过冷凝后，进入贮液器，由贮液器出来的液体分为两路：主要的一路经过经济器放出热量，温度进一步降低，然后经节流阀后进入蒸发器；另一路经节流阀后进入经济器吸收前一路工质的热量后变为气体（二次气体），这些气体经压缩机体上的中间补气口进入齿间容积（该齿间容积已与吸气孔口脱开）与来自蒸发器的气体汇合并被压缩。

  在冷库设备自带经济器的二次进气机组中配有干式换热器，来自冷凝器的液体一路经过节流变成低温低压的液体进入管程，与另一路进入壳程的常温高压液体进行换热，本身汽化成气体进入压缩机补气口，而另一路被冷却进而得到过冷。因此制冷系统的制冷量增加。

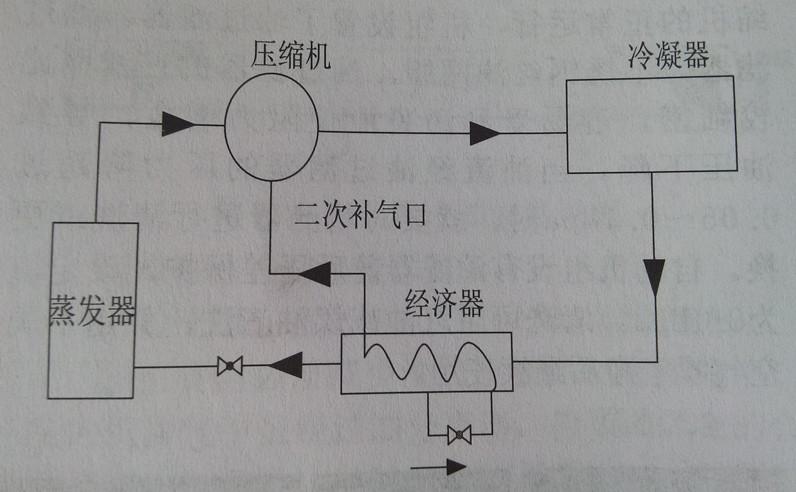

          图4-72  冷库设备机组自带经济器循环原理图

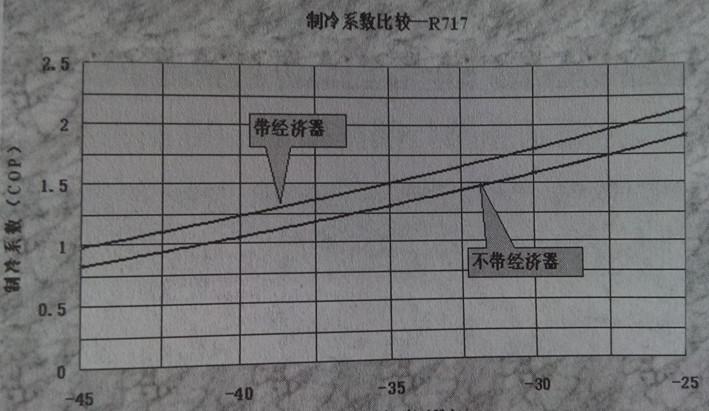

                        图4-73  冷库设备经济器循环对制冷系数的影响

  冷库设备经济器在操作应注意以下问题：

    ①手动型机组要在压缩机达到满载位时才需要将经济器投入使用。自动型机组电磁阀应以满载信号为开停信号。

    ②二次进气只在完全汽化后进入压缩，机才有意义。自动型机组经济器供液一般采用热力膨胀阀，手动机组一般采用手动节流阀，在调节节流阀时要避免二次气体带液。补气压力一般高于吸气压力0. lMPa左右，补气管道可结霜，但连接的机体部位不允许结霜。

  ③开启冷库设备经济器时吸气压力要低于一定值后才能开启，防止由于吸气量增大，电机负荷增加，导致电机过载。
